棒磨機的結構組成和工作原理

主要結構：

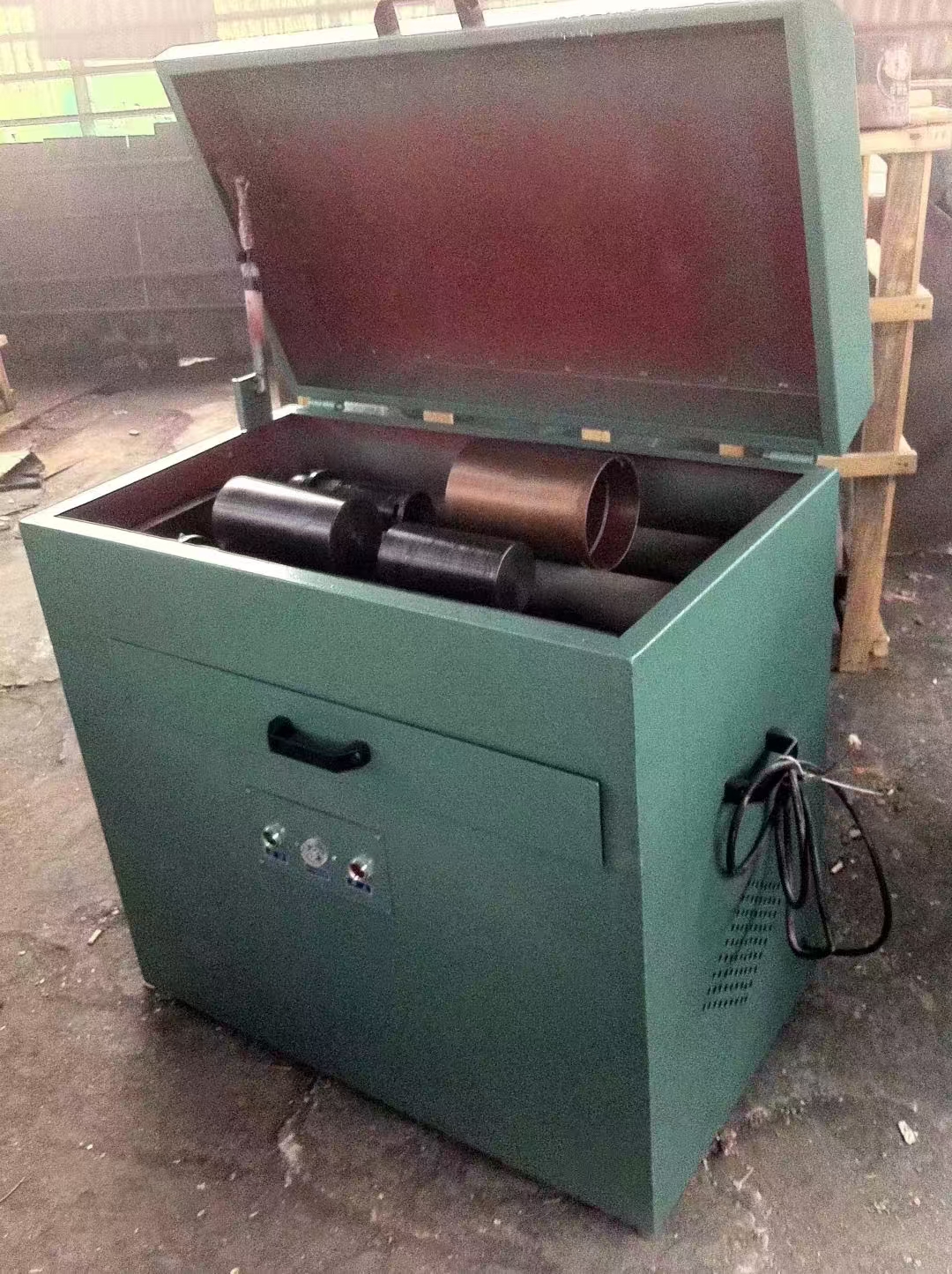

        棒磨機主要由床身部件，傳動部件，棒磨筒部件及電器部件組成。該機采用蝸輪減速和鏈條傳動，并在傳動輥軸外層采用橡膠硫化，運行平穩，摩擦傳動可靠。磨筒和磨棒均采用碳鋼制造，為提高機器運載效率，在中間輥軸上排列有隔離法蘭，確保筒體轉動定位可靠。電器部件的控制部分安裝于工作臺面，電器部分安裝于電氣門上，整機布局十分便于操作和維護。

工作原理：

        棒磨機由電機通過蝸輪減速機經鏈條傳動帶動輥軸旋轉，并經輥軸的摩擦傳動驅動棒磨筒旋轉。由于筒體內裝有適當?shù)哪チ辖橘|(zhì)-鋼棒（球），當鋼棒在離心力和摩擦力的作用下被提升到一定高度，呈拋落或泄落狀態落下，即以撞擊壓力和磨削力對物料進行破碎。破碎物料時棒與棒及筒壁，先夾打擊粗粒，細粒則從棒縫隙間通過，直至將物料細碎均勻，達到試樣所需的粒度要求。

       因此，當筒體（機器）轉速一定時，被磨物料的硬度，粘度及裝載量不同，同一出料粒徑所需磨碎的時間也不同。
